لوله کشی توکار کولر گازی گری [استانداردها، سایز لوله ها و کابل کشی]

لوله کشی کولر گازی گری یکی از مهمترین مراحل نصب این دستگاه بوده که تاثیر مستقیمی بر عملکرد، طول عمر و مصرف انرژی آن نیز دارد. در کشور ما، با توجه به تنوع اقلیمی و نیاز به استفاده گسترده از کولرهای گازی، رعایت استاندارد لوله کشی کولر گازی امری بسیار ضروری است.

در ادامه این مطلب از گری می خواهیم به استاندارد های لوله کشی توکار کولر گازی گری پرداخته و در این راهنما به شما کمک کنیم تا با رعایت اصول حرفه ای در سایز لوله ها و کابل کشی، بتوانید بهترین عملکرد را از کولر گازی خود دریافت نمایید.

چرا لوله کشی توکار کولر گازی گری اهمیت دارد؟

لوله کشی توکار کولر گازی گری، شامل نصب لوله های مسی کولر گازی جهت انتقال گاز مبرد و لوله تخلیه آب کولر گازی بوده که برای دفع رطوبت، نقش حیاتی در عملکرد دستگاه دارد. اگر لوله کشی کولر گازی گری توکار یا روکار به درستی انجام نشود، مشکلاتی مانند نشتی گاز، کاهش راندمان سرمایشی، یخ زدگی لوله ها یا حتی خرابی کمپرسور ممکن است رخ دهد؛ لذا مهمترین اشتباهات هنگام نصب کولر گازی گری ممکن است سبب آسیب به دستگاه گردد.

توصیه ما به شما این است که که لوله کشی دستگاه خود را به تکنسین های متخصص بسپارید تا از مشکلات احتمالی جلوگیری شود. در لوله کشی توکار کولر گازی اسپلیت گری، لوله های مسی و تخلیه آب درون دیوارها یا سقف قرار می گیرند که این روش، زیبایی بیشتری به محیط می بخشد،؛ اما نیاز به برنامه ریزی دقیق در مرحله ساخت یا بازسازی ساختمان دارد. نکات مهم در این روش عبارت اند از:

• استفاده از لوله های مسی کولر گازی گریبا کیفیت بالا و ضخامت استاندارد.
• اطمینان از عایق بندی مناسب برای جلوگیری از خیس شدن لوله مسی کولر گازی گری.
• رعایت شیب لوله درین کولر گازیجهت تخلیه صحیح آب.

کولر گازی گری ۱۸۰۰۰ (۱۸ هزار) پلار PULAR مدل GWH18ATDXE-K3NTA1A

سایز لوله مسی کولر گازی گری بر چه اساسی انتخاب می شود؟

انتخاب سایز لوله مسی کولر گازی یکی از مهمترین عوامل در لوله کشی است. سایز نامناسب می تواند سبب کاهش راندمان دستگاه یا فشار بیش از حد به کمپرسور گردد. لوله های رفت و برگشت کولر گازی گری معمولا با قطرهای متفاوتی طراحی می شوند.

لوله رفت کولر گازی، لوله نازک تری است که مبرد با فشار بالا را از یونیت خارجی به یونیت داخلی منتقل می کند و لوله برگشت کولر گازی گری، لوله ضخیم تری است که گاز مبرد را به کمپرسور بازمی گرداند. سایز دقیق لوله ها باید با توجه به کاتالوگ دستگاه و مراجعه به دفترچه راهنمای کولر گازی گری انتخاب شود. همچنین راهنمای جدول سایز لوله مسی کولر گازی گری بر اساس زیر است:

ظرفیت کولر گازی گری (BTU)	سایز لوله رفت (اینچ/میلیمتر)	سایز لوله برگشت (اینچ/میلیمتر)	ضخامت پیشنهادی لوله مسی (میلیمتر)
۹,۰۰۰ تا ۱۲,۰۰۰	۱/۴ (۶.۳۵)	۳/۸ (۹.۵۲)	۰.۶۳ تا ۰.۷۵
۱۸,۰۰۰	۱/۴ (۶.۳۵)	۱/۲ (۱۲.۷)	۰.۶۳ تا ۰.۷۵
۲۴,۰۰۰ تا ۳۰,۰۰۰	۳/۸ (۹.۵۲)	۵/۸ (۱۵.۸۸)	۰.۷۵ تا ۰.۸۱
۳۶,۰۰۰ و بالاتر	۳/۸ (۹.۵۲)	۳/۴ (۱۹.۰۵)	۰.۷۵ تا ۰.۸۱

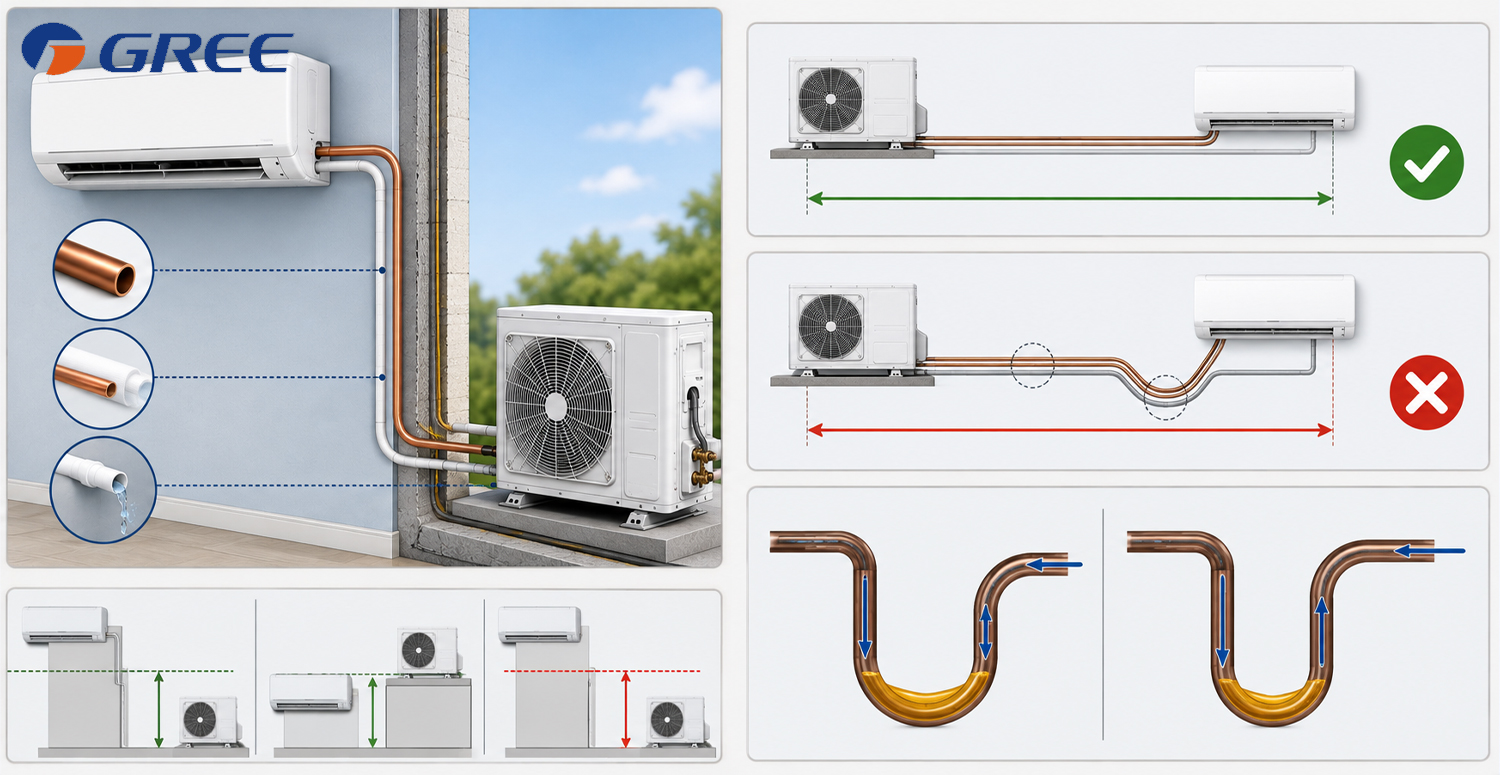

حداقل و حداکثر طول لوله مسی کولر گازی گری چقدر است؟

حداقل طول لوله مسی کولر گازی گری معمولا ۳ تا ۵ متر توصیه می شود تا از بازگشت روغن به کمپرسور اطمینان حاصل شود. حداکثر طول لوله مسی کولر گازی نیز بسته به ظرفیت دستگاه بین ۱۰ تا ۲۲ متر است. اگر طول لوله بیش از حد استاندارد انتخاب شود، راندمان سرمایشی کاهش یافته و گاز مبرد ممکن است دمای خود را از دست دهد.

تله روغن کولر گازی گری در مواردی که طول لوله بلند است یا اختلاف ارتفاع بین پنل داخلی و خارجی زیاد است، جهت جلوگیری از تجمع روغن در لوله ها استفاده می شود. این تله ها به حفظ جریان صحیح روغن و گاز مبرد بسیار کمک می کنند.

کولر گازی گری ۳۶۰۰۰ (۳۶ هزار) اینورتر پلار PULAR مدل GWH36QFXH-K3DTB4A

کابل کشی ارتباطی کولر گازی گری

سیم کشی صحیح و استاندارد، تضمین کننده ایمنی الکتریکی دستگاه است و اتصال کابل های ارتباطی بین یونیت داخلی و خارجی انجام می گیرید که کابل های سیگنال و قدرت باید طبق دیاگرام برق اختصاصی همان مدل وصل شوند. یکی از بهترین راه افزایش طول عمر کولر گازی، کابل کشی درست آن بوده و هرگونه اشتباه در اتصال سیم های فرمان می تواند موجب سوختن برد الکترونیکی دستگاه گردد. استاندارد سطح مقطع و نحوه سیم کشی در کولر گازی گری به شکل زیر است:

• کولر گازی گری ۹۰۰۰ تا کولر گازی گری ۱۲۰۰۰ BTU: استفاده از کابل برق ۳ در ۲.۵ میلی متر مربع و فیوز مینیاتوری ۱۶ آمپر.
• کولر گازی گری ۱۸۰۰۰ تا کولر گازی گری ۲۴۰۰۰ BTU: استفاده از کابل برق ۳ در ۴ میلی متر مربع و فیوز مینیاتوری ۲۵ آمپر.
• کولر گازی گری ۳۰۰۰۰ تا کولر گازی گری ۳۶۰۰۰ BTU: استفاده از کابل برق ۳ در ۶ میلی متر مربع (یا سه فاز متناسب با دفترچه) و فیوز ۳۲ آمپر.

نکات ایمنی و استاندارد ها در لوله کشی کولر گازی گری

در لوله کشی کولر گازی های گری، بهتر است نکات ایمنی و استاندارد هایی را رعایت کنید. برای این مورد بهتر است از لوله های مسی کولر گازی با ضخامت استاندارد (۰.۶۳ تا ۰.۸۱ میلی متر) استفاده کنید تا از پارگی یا ترک خوردگی جلوگیری شود و توصیه می کنیم لوله ها را با بست به دیوار محکم کنید تا شل نشوند.

همچنین از جوشکاری لوله مسی کولر گازی با نقره مرغوب استفاده کنید و برق کشی کولر گازی را با کابل مناسب (معمولا ۶*۱) انجام دهید و البته از تماس لوله های مسی با مصالح ساختمانی که ممکن است باعث پوسیدگی شوند نیز، جلوگیری نمایید.

نحوه تست و عیب یابی لوله کشی کولر گازی گری

پس از اتمام لوله کشی، روش های عیب یابی و تعمیر کولر گازی گری باید به شکل زیر انجام شوند:

• تست نشتی لوله مسی کولر گازی: با استفاده از گاز نیتروژن یا دستگاه نشت یاب.
• بررسی عملکرد تخلیه آب: اطمینان از باز بودن لوله درین کولر گازی و عدم چکه آب.
• بررسی دمای لوله ها: لوله رفت کولر گازی باید سرد و لوله برگشت کولر گازی باید کمی گرم شود. اگر علت گرم بودن لوله برگشت کولر گازی یا علت یخ زدن کولر گازی و لوله ها مشاهده شود، احتمالا مشکل از کمبود گاز یا انسداد است.

کلام آخر

لوله کشی توکار کولر گازی گری، فرآیندی پیچیده و حساس بوده که نیازمند رعایت استاندارد لوله کشی کولر گازی و استفاده از تجهیزات با کیفیت است. انتخاب سایز لوله مسی کولر گازی مناسب، عایق بندی لوله مسی کولر گازی، آموزش نصب کولر گازی گری به صورت قدم به قدم و صحیح، لوله تخلیه آب کولر گازی و…، هر مرحله نقش مهمی در عملکرد دستگاه دارند.
